Что нужно знать о крыше прежде, чем ее строить?

Что нужно знать о крыше прежде, чем ее строить?

Вы знаете, почему в Египте многие дома стоят без крыши? Так их владельцы экономят деньги: жилье считается незавершенным и не подлежит налогообложению. Трудно представить себе такую ситуацию в России, даже если бы позволяли законы. У нас крыша – это как минимум защита от холода и осадков, а еще очень важный элемент архитектуры.

В статье разберем основные виды крыш, типы скатных конструкций и кровельных материалов, чтобы вы точно сделали правильный выбор при проектировании дома.

Оцениваем условия эксплуатации

В разных климатических зонах нужны разные крыши:

    В сухих и жарких районах с минимальным количеством осадков строят плоские. Это дешево, плюс можно использовать крышу как дополнительное пространство для отдыха под открытым небом.

Планируем подкровельное пространство

Чердачная крыша. Чердак – это нежилое пространство между кровлей и перекрытием. Он может быть разной высоты и пригодится для хранения вещей, нечувствительных к низким температурам. Но изначально необходим для естественной вентиляции и защиты дома от потери тепла.

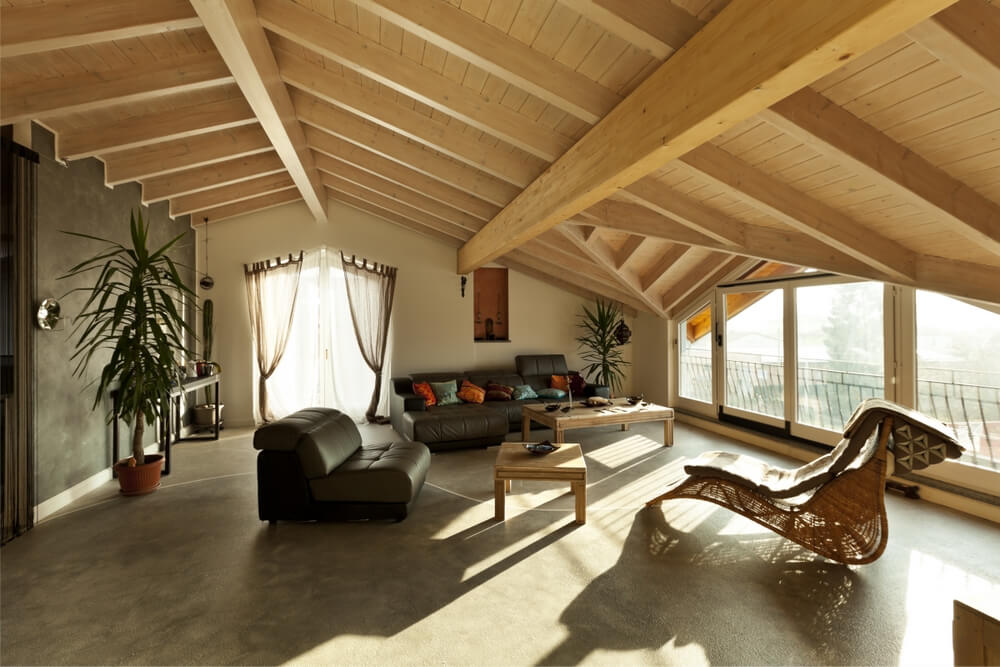

Мансардная крыша. В таком варианте под крышей строят полноценное жилое помещение, которое требует теплоизоляции и вентиляции, то есть создания так называемого кровельного пирога.

Что нужно знать о крыше, прежде чем ее строить: материалы, технологии, системы

Проектируем тип крыши

Крыша может быть плоской или скатной. В первом случае она представляет собой один скат с углом наклона от 0 до 5 градусов, во втором же существует огромное количество форм и конструкций.

Односкатная плоская крыша проста и экономична, но у нее повышенные требования к гидроизоляции. Под ней нельзя создать полноценный чердак. К тому же учитывайте, что небольшой угол наклона нельзя выбирать в заснеженных районах.

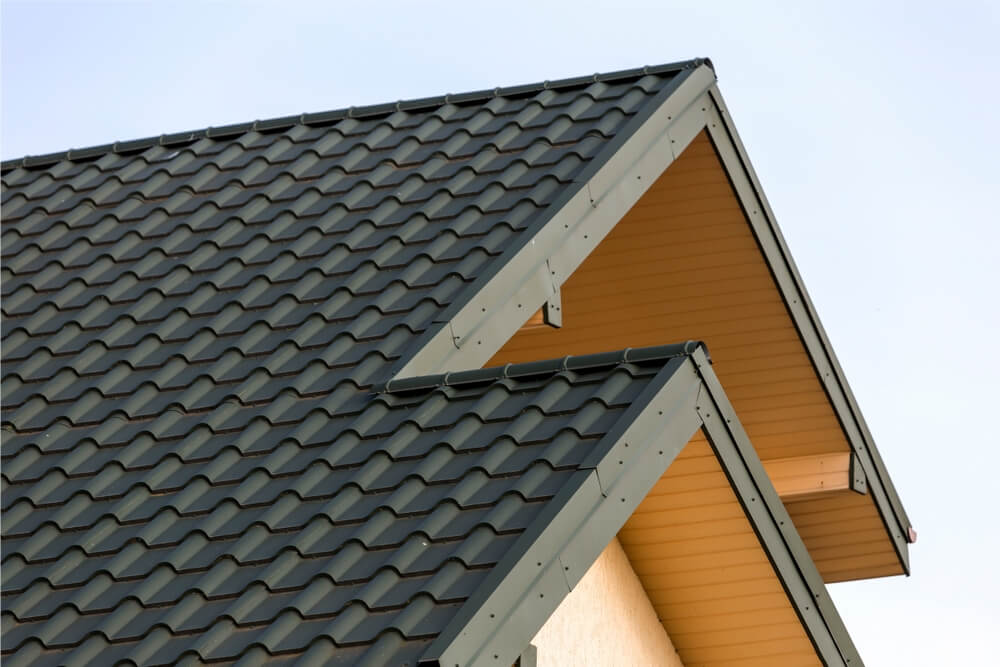

Двускатная щипцовая крыша больше всего подходит для небольших строений. Она имеет два ската и два фронтона, но может отличаться углом наклона и остротой щипца. Плюс позволяет полноценно использовать подкровельное пространство для чердака или мансарды и выдерживает большие снеговые нагрузки.

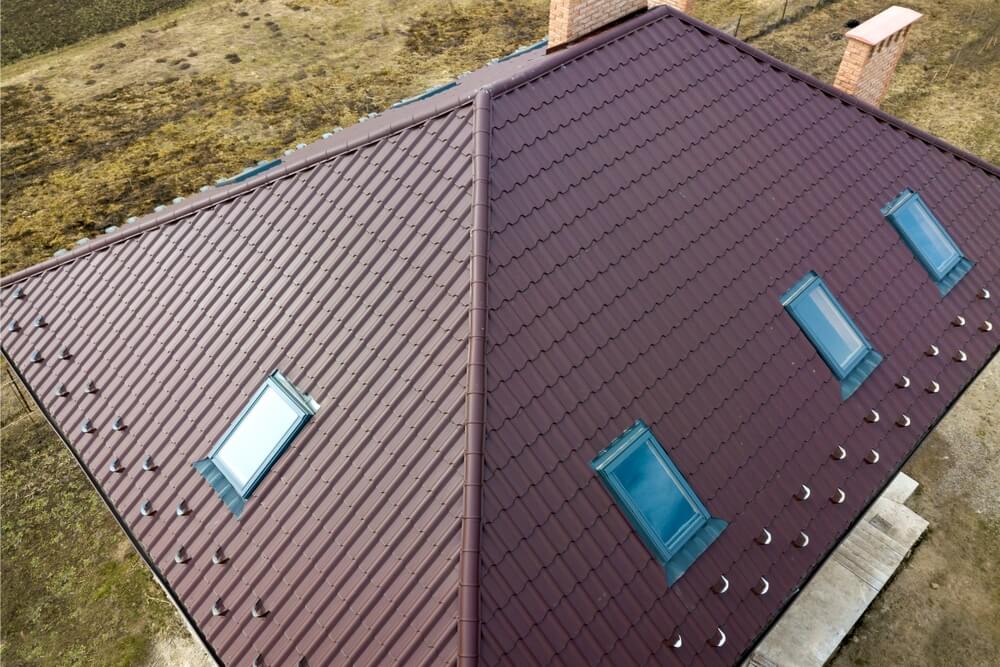

Четырехскатную крышу обычно используют в домах с большой площадью. Она устойчива к ветровым и снеговым нагрузкам, но требует продуманной стропильной системы, тепло- и влагоизоляции.

Что нужно знать о крыше, прежде чем ее строить: материалы, технологии, системы

Такая крыша бывает двух типов:

  • Вальмовая, четыре ската – два треугольных и два трапециевидных с длинным коньком посередине. Благодаря большому количеству точек опоры она очень устойчива к ветровым нагрузкам. Подходит для респектабельных строений в американском стиле с вытянутым передним фасадом.
  • Шатровая, или пирамидальная – может иметь четыре и больше скатов, сходящихся в одной точке по принципу шатра. Такая конструкция очень хорошо отводит осадки, но проектировать и возводить стропильный каркас сложно.

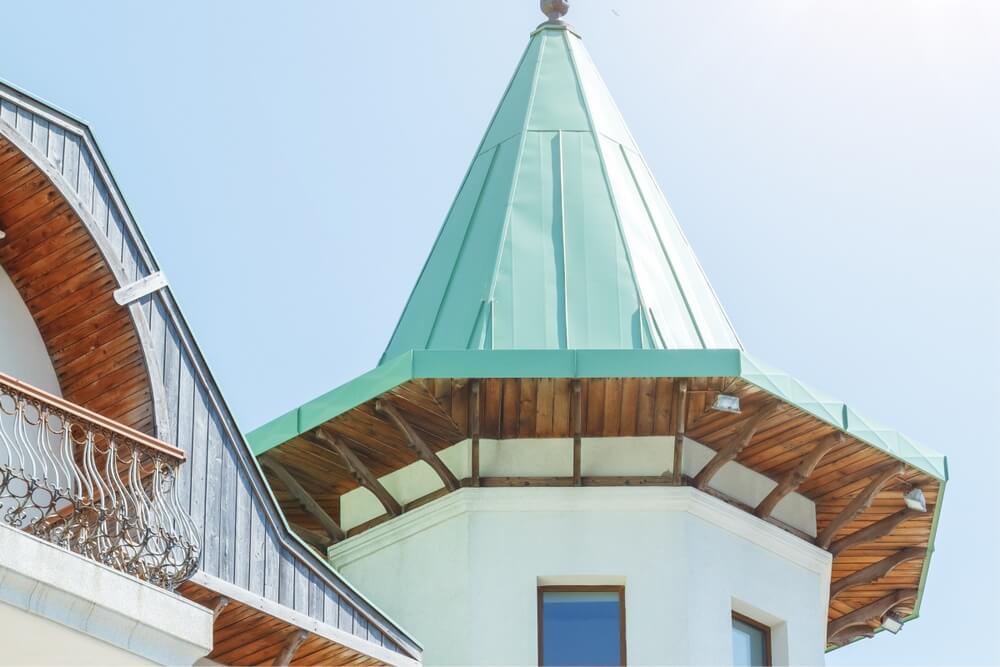

Коническую, или купольную, крышу чаще используют для религиозных и сложных архитектурных объектов. Например, в стиле дворянских усадеб или средневековых замков. Она имеет сложную в монтаже круглую стропильную основу и требует тщательных расчетов.

Что нужно знать о крыше, прежде чем ее строить: материалы, технологии, системы

Выбираем кровельное покрытие

После выбора конкретного варианта крыши определитесь с материалами для строительства стропильной системы и видом кровельного покрытия.

Шифер. Самый доступный вариант. В свое время покрытие из асбестоцементной смеси сильно потеснило природные сланцы с натуральной черепицей и резко снизило стоимость строительства. Листы шифера довольно тяжелые, но при недостаточно качественном монтаже могут быть сорваны ветром. А еще требуют хорошей гидроизоляции, так как в местах крепления могут быть протечки.

Профнастил. Металлические листы с оцинковой позволяют быстро и бюджетно оформить крышу. Однако материал не очень эстетичный и будет обладать большой парусностью, если совершить ошибки при монтаже. К тому же профнастил шумит во время дождя и сильно нагревается на солнце.

Что нужно знать о крыше, прежде чем ее строить: материалы, технологии, системы

Битумный профилированный лист. Внешне похож на цветной шифер, но состоит из целлюлозных волокон, пропитанных битумом. Среди достоинств – невысокая цена, легкий вес, малошумность. Из минусов – горюч, выцветает на солнце, служит недолго.

Металлочерепица. Это стальные листы, покрытые полимерным защитным слоем и профилированные под традиционную керамическую черепицу. Основные преимущества: простота монтажа, хорошая гидроизоляция, красивый внешний вид. Но есть и недостатки – сильно шумит во время осадков и ветра, нагревается на солнце.

Гибкая черепица SHINGLAS. Это кровельное покрытие сочетает в себе декоративные качества натуральной черепицы, долговечность, высокие гидроизоляционные свойства и прочность. Оно создано на основе стеклохолста, пропитанного улучшенным кровельным битумом, который защищен с верхней стороны каменной (базальтовой) посыпкой. Такую черепицу выпускают в виде штучных пластин (гонтов) размером 100*30 см, поэтому материал очень удобно монтировать. К тому же крыши получаются тихие и не требуют дополнительной звукоизоляции.

Что нужно знать о крыше, прежде чем ее строить: материалы, технологии, системы

Композитная черепица LUXARD. Этот бесшумный и эстетичный материал премиум-класса – гибрид между металлической и гибкой черепицей. Он создан из стального листа, покрытого и базальтовой крошкой, с профилированием под настоящую черепицу. Внешне композит выглядит так же, как натуральный материал, но при тех же эксплуатационных характеристиках он дешевле, легче и проще в монтаже.

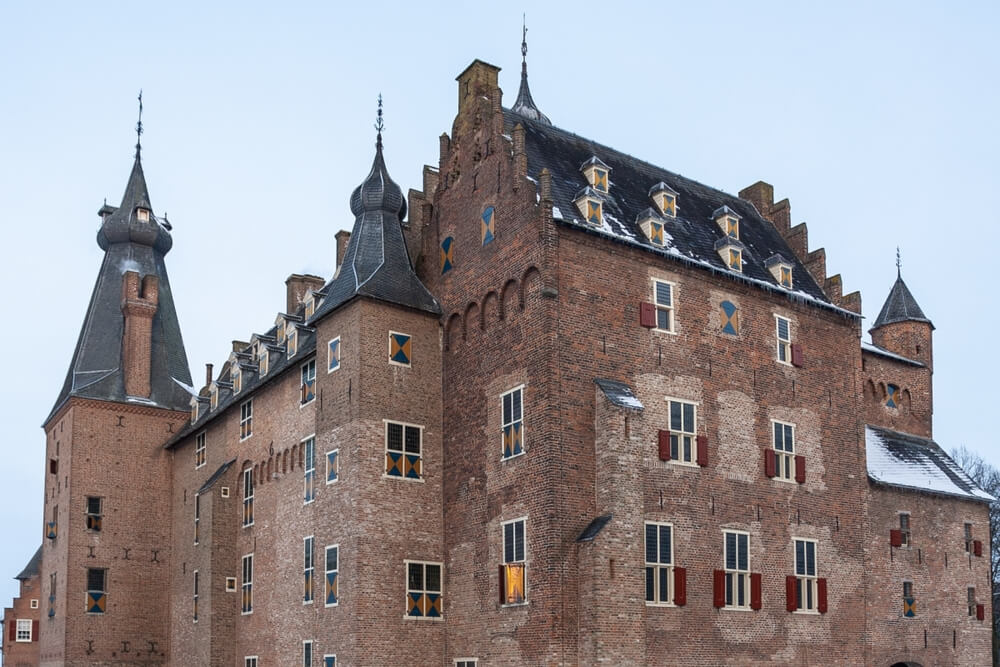

Натуральный сланец. Самое дорогое кровельное покрытие. Этот природный материал используют наравне с черепицей уже несколько веков. Он служит более ста лет – именно им покрыты аристократические дома в поместьях Франции и Германии. Требует сверхпрофессионального монтажа и много весит.

Что нужно знать о крыше, прежде чем ее строить: материалы, технологии, системы

Обязательно учитываем все в комплексе

Крыша дома – это не просто конкретная форма и кровельное покрытие, а целый комплекс технологий и материалов. Поэтому стоит ориентироваться на бюджет, собственные знания и рекомендации строителей в совокупности.

От типа крыши, конструкции подкровельного пространства и материала кровельного покрытия зависит, какими будут каркас из стропил и «кровельный пирог» для тепло- и гидроизоляции. Например, для гибкой черепицы SHINGLAS и композитной черепицы LUXARD есть специальные материалы с оптимальными изолирующими свойствами и простым монтажом.

Идеально, когда крышу проектируют одновременно с домом – это позволяет выбрать оптимальную форму, правильную стропильную систему и кровельное покрытие. Но перекрыть новыми материалами можно и крышу уже построенного здания. В обоих случаях специалисты ТЕХНОНИКОЛЬ помогут найти лучшие технологические решения для вашего дома.

Читать статью  Как сделать крышу из мягкой черепицы – технология установки и монтажа своими руками

Скатная крыша — формы, конструкция и характеристики

В этой статье будет разобрана скатная кровля, её виды и параметры. Будут изучены разновидности и характерные черты. А особое внимание будет уделено традиционным конструктивным особенностям, в которых будут рассказаны элементы каждого вида. Редакция постаралась разобрать информацию максимально понятно.

Скатная кровля

Какие бывают скатные крыши

На текущий момент все виды кровли условно разделяют на 2 вида: плоские и скатные. Главное различие между ними заключается в угле наклона. Для плоских крыш он должен быть ниже 5 градусов. Скатные крыши в этом плане не ограничены. К тому же, если плоские крыши могут состоять исключительно из одного ската, то второй вариант крыш может быть очень разнообразным, включать значительное количество компонентов.

Все скатные кровли условно делятся на 9 видов:

  • Односкатные;
  • Двускатные;
  • Вальмовые;
  • Полувальмовые;
  • Шатровые;
  • Мансардные;
  • Сводчатая;
  • Бубновая;
  • Многошипцовые модели.

Виды скатных крыш

Стоит описать характерные черты всех этих вариантов.

Односкатная крыша

Простейший вариант скатной крыши, которая монтируется из одного ската. Может использоваться в практически любом помещении, но могут появиться проблемы с высоким давлением на часть площади. Состоит конструкция из следующего набора составляющих:

  1. Системы из стропил.
  2. Обрешетки, на которую кладется кровля.
  3. Кровельный материал.

Односкатная кровля

Есть значительное количество вариантов формирования скатной крыши, в которых применяются различные элементы. Они существенно различаются между собой. А наиболее простой моделью считается в которой стропильные ноги монтируются на разных уровнях, что приводит к изменению уровня наклона.

Несколько сложнее возвести полноценную ферму, в форме треугольника которую монтируют в законченный вид ещё на земле, а затем при помощи современного оборудования, где устанавливается с определенным промежутком.

Эта конструкция будет несколько проще, чем остальные варианты, но и выглядеть достаточно примитивно.

Двускатная крыша

Второй вариант можно назвать традиционным – это двускатная крыша, состоящая из двух элементов, которые формируют конек. Их условно разделяют на симметричные и асимметричные. Различие, как видно по названию заключается в размере ската и угле, под которым они установлены. К тому же, конек будет несколько смещен в одном из направлений.

Этот вариант крыши является самым популярным, а симметричные двускатные конструкции являются и очень надежными и при правильном выборе материалов и изоляции стропил способны прослужить очень долго.

Двухскатная кровля

В плане наличия и количества конструктивных элементов, стоит их охарактеризовать и назвать:

  1. Мауэрлат. Нижней часть каркаса являются бруски, расположенные по периметру перекрытия, к которым монтируются бруски. Именно в них упираются стропила. Они требуются для распределения нагрузки на несущие стены.
  2. Стропила. Они установлены под наклоном и боковые части обрезаны под определенным углом. В некоторых случаях формируют висячие стропила. Они упираются верхними частями между собой, а наслонные в прогон конька.
  3. Коньковый прогон представляет собой брус, установленный горизонтально, который формирует конек крыши. Именно он находится на максимальной высоте и монтируется последним. Он опирается в часть стойки, которые устанавливают под ним с равномерным шагом.
  4. Опорные стойки – это обрезанные брусья, которые установлены между лежнем и прогоном. Важно учитывать нагрузку, которой будет подвергаться крыша. От неё зависит шаг установки.
  5. Лежень представляет собой последний элемент. Это брус, который монтируют параллельно прогону конька. Он расположен по всей длине дома, либо его укладывают поверх несущей стены, делящей дом на 2 части. Последнее требует дополнительных расчетов при проектировании.
  6. Промежуточные опоры. Если стропила слишком длинные, чтобы снять с них нагрузку, монтируется дополнительный ряд стоек, устанавливаемый на расстоянии в половину ската. А под них кладется ещё один лежень.
  7. Промежуточный прогон. Для уменьшения числа вспомогательных опор в точках упора в стропила можно использовать перпендикулярно ещё один брус, а в него упереть несколько стоек.

В результате формируется прочная, но эстетичная крыша, которая закрывается фронтоном. Он может изготавливаться из досок, кирпича или ряда других материалов.

Стропильная система двухскатной кровли

Вальмовая крыша

Следующий вариант представляет собой популярный вариант в постройке частного дома за счет высокой эстетичности и надежности. Количество скатов достигает 4, причем они имеют разную форму: 2 трапеции и 2 равнобедренных треугольника. В плане конструкции есть несколько дополнительных элементов, к которым относят диагональные стропила.

Функцией их является соединение прилежащих частей между собой. К тому же они обеспечивают стабильность конструкции, за счет соединения углов с торцом конькового бруса. И на них нередко монтируют вспомогательные опоры, которые называются шпренгели.

Вальмовая крыша

Пример вальмовой крыши представлен на фото ниже:

В ней стропильная система включает как длинные, так и короткие ноги. Они имеют различные названия:

  • Упирающиеся в брус – стропила;
  • Упирающиеся в накосы – нарожники.

Количество последних зависит от угла наклона крыши и габаритов прогона конька. Причем, зависимость обратно пропорциональная, чем меньше угол наклона и длина конька, тем больше потребуется установить нарожников для высокой прочности.

Датская вальмовая крыша

Полувальмовая

Это подвид вальмовой кровли. В сравнении с предыдущим вариантом добавляется фронтон, начинающийся от конька или карниза. При этом изменяется форма с треугольной на трапециевидной. В некоторых случаях форма может не изменяться.

Полувальмовая крыша

Касательно первого варианта, эта конструкция является наименее сложной, поскольку в плане постройки она схода с симметричной двускатной моделью. Особенно, две крупнейшие части. Однако внизу скаты несколько увеличиваются, что делает крышу очень привлекательной издалека.

В плане сложности, постройка такой крыши мало отличается от традиционный вальмовой. Однако есть несколько стыков элементов, которые потребуют особого крепления, что несколько увеличивает бюджет.

Все фронтоны монтируются на боковые скаты, а, следовательно, потребуется провести усиление конструкции. Однако это зависит от размеров ската. При повышении площади, потребуется сформировать стык при помощи бруса толщиной от 10х10см. А если она минимальная, подойдет и небольшая доска.

Шатровая крыша

Этот вариант также представляет собой четырехскатную крышу, главным отличием которой является отсутствие конькового прогона, который замене узлом. Последний представляет собой стык между 4 стропилами, которые и формируют соединение скатов. В этом случае они выглядят как равнобедренные треугольники.

Шатровая крыша

На текущий момент шатровые крыши могут выполняться двумя способами:

  1. Висячие. В такой конструкции стропила упираются в районе конька между собой.
  2. Наслонные. Когда они подпираются в нижней части при помощи опорной балки, которая установлена вертикально. Подобный способ является применимым в том случае, если площадь дома достаточно значительная.

В результате формируется пирамидообразная конструкция. Но для частного дома она малоприменима, поскольку они редко получают форму квадрата. Наиболее часто используются в беседках, компактных постройках типа бани, а также многое другое.

Читать статью  Мягкая черепица для кровли крыши цена

Стропильная система шатровой крыши

Мансардная кровля

Этот подвид имеет высокую сложность производства. Главной её особенностью является наличие двух скатов, причем каждый из скатов включает 2 части, наклоненные под разными углами. При этом верхняя часть под несколько более крутым углом.

Мансардная кровля

Постройка подобной конструкции требует особого подхода. Причем, не зная её особенностей можно понизить уровень качества готовой крыши. В процессе очень важно соблюдать пропорции строения. В результате были разработаны 2 главные технологии строительства:

1. Последовательный. В таком случае крыша возводится над небольшим строением. То есть происходит установка стоек, на которые в дальнейшем возводится обвязка. А сами стойки монтируются на мауэрлат, а затем на лежни. Обвязка является местом прикрепления стропил второй части крыши. Они могут иметь как наслонный, так и висячий формат. В дальнейшем происходит монтаж стропильной системы, который упирается в обвязку. 2. Второй способ подразумевает установку кровли на большой дом. Произвести самостоятельную установку подобной конструкции крайне трудно, поэтому она строится из части ферм на земле, а затем их устанавливают на крыше.

Главным достоинством мансардной крыши является то, что она является полноценным жилым помещением. В ней можно разместить гостей, если сделать ремонт. Однако, чтобы полноценно её завершить понадобится провести планирование и проект. А главное обеспечить достаточную площадь, что может быть затруднительным.

Мансардные крыши имеют угол наклона ската от 30 до 60 градусов. И это одна из главных особенностей. Для неё потребуется несколько больше материалов, чем для других вариантов крыши, но использование подобной конструкции позволит получить ещё один уровень.

Многошипцовые крыши

Этот вариант представляет собой разновидность двускатной крыши. Причем, это не единственная их характерная особенность. В каждой из конструкций присутствует несколько фронтонов, а их количество может достигать даже более 4. Их название – шипцы.

Многошипцовые крыши

Но построить её самостоятельно почти невозможно. Для неё нужно выбирать, если специально проектировали квадратным. Кроме того, в неё входит элемент под названием ендова, который в процессе подвергается максимальным нагрузкам. Он располагается между щипцами и является между скатами. Она требует герметичности, которая формируется в зависимости от кровельного материала, который планируется укладывать.

Стропильная система многошипцовой крыши

Сводчатая крыша

Ещё один сложный вариант скатной крыши – сводчатая. Он редко применяется в частном строительстве по причине высокой проблематичности при возведении и значительном количестве отходов. Название конструкции было получено из-за скругленной формы стропил.

Сводчатая крыша

Купольная крыша

Бубновая крыша

Последней в этой статье становится крыша Судейкина. Это крайне трудная конструкция в плане постройки. Если целый алгоритм, по которому она собирается. Однако, это будет трудно описать, поэтому предлагаем к просмотру видео.

Бубновая крыша

Бубновая кровля

Выводы

В статье рассмотрены все виды скатной кровли, схожие и различные между собой. Часть из них различается очень сильно. Редакция постаралась сделать это максимально понятным, чтобы вам было проще выбрать для своего дома крышу.

Компания RUFLEX проводит распродажу гибкой черепицы,ендовых и подкладочных ковров из прежних коллекций

Конструкция скатной кровли: разновидности и внутреннее устройство

foto1

Создавая проект жилого здания, коттеджа, всегда уделяют особое внимание крыше. Она является не только завершающим и гармоничным архитектурным элементом всего здания.

Конструкция выполняет ряд практичных и необходимых функций. Крыша должна быть надежной и прочной, защищать от осадков, ветра.

Различные проекты позволяют создать мансарду, чердак (увеличивая полезную площадь), придать дому оригинальность, добавить статусность. Как не ошибиться, и сделать правильный выбор для своего будущего жилища, из множества разных вариантов, рассмотрим далее подробно.

Устройство кровель и их характеристики

Скат это наклон крыши, предназначенный для сбора и стока осадков и талых вод. Дом может иметь один или более скатов. По конструкционным характеристикам у здания может быть чердак или бесчердачное покрытие.

foto3

Скатная крыша различается по размеру уклона от 10 до 60 градусов, наличию надстроек – мезонин, слуховые окошки:

  • Первая – с отдельной крышей над центром невысокого дома.
  • Вторая — в виде проемов для проветривания и освещения чердака и возможности выхода на крышу.

foto4

Устройство кровли создается из несущей системы стропил (из прочных деревянных брусьев). Само же покрытие может быть из любых материалов – металлочерепицы, дранки, ондулина, шифера. Узнать о том, каковы плюсы и минусы ондулина и как класть его на односкатную крышу, можно здесь.

В конструкцию крыши также входит:

  • чердачные двери и люки;
  • фронтоны с окошками или без них;
  • вентиляции;
  • обустройство трубы дымохода;
  • гидро- и теплоизоляция;
  • карнизы и конек.

Внимание! Не стоит забывать о молниезащитной сетке с громоотводом и антенной.

Скат это грань, наклонная зона крыши, а уклон – показатель крутизны ее угла, вычисляется в градусах, %, или в пропорциях. Подробно о том, как устанавливается уклон и рассчитывается площадь скатной крыши, читайте тут.

foto2

При выборе формы скатной крыши обязательно учитывают следующие факторы:

  • климат региона, где проходит строительство – в областях с усиленными ветрами целесообразно угол наклона крыши минимизировать, чтобы ее не сорвало;
  • погодные условия – при обильных осадках, угол наклона ската увеличивают, чтобы осадки не задерживались;
  • ширину и площадь всего здания;
  • этажность – чем выше здание, тем крепче должна быть кровельная конструкция;
  • материалы, используемые для кровельного покрытия;
  • назначение чердачных помещений – для обустройства жилых комнат, или для хознужд.

Финансовые возможности – один из главных факторов, чем сложнее конструкционная форма крыши, тем сложнее и затратнее будет работа.

Важно! Сила, направление ветра и осадки оказывают ощутимые нагрузки на кровлю.

Типы и схемы стропильных систем

Стропильная система это каркас для укладки «кровельного пирога» и финишного покрытия. Профессиональный монтаж ее обеспечит на долгие годы комфорт и высокий функционал крыши.

foto5

Особенности стропильных систем позволяют выделить следующие типы конструкций:

  1. Односкатный – применяется в строительстве беседок, террас, гаражей, сараев или домов с небольшой площадью (2-3 комнаты). Наклон ската в этом варианте небольшой – до 30гр., каркас самый простой (как сделать стропила на односкатную крышу?). Если чердачное пространство планируется под жилые комнаты, то проект усложняется.
  2. Двухскатный тип кровли самый распространенный, представляет собой равнобедренный треугольник, углы наклона до 45гр. и более. Появляется возможность использовать пространство под крышей, ручная чистка кровли не нужна.

Угол наклона выбирают, руководствуясь климатом, рекомендован для зон с сильными ветрами. Схема стропильной системы у данной конструкции усложняется, но для опытного специалиста монтаж не составляет труда. Узнать о том, как правильно провести расчет вальмовой крыши, можно здесь.

При выборе типа кровли следует помнить о том, что чем тяжелее покрытие, тем больше должен быть угол скатов, так как в этом случае нагрузка будет распределяться более равномерно на стропильную систему и несущие стенки. Подробно о видах скатных крыш и нюансах их эксплуатации узнайте из этой статьи.

foto6

foto7

foto8

foto9

foto10

foto11

Виды конструктивных элементов

Несущие конструкции стропил бывают наслонные или висячие.

    Наслонные стропильные ноги, низ (пятки) которых с прочной опорой в потолочный венец или мауэрлат. Верх упирается в смежные элементы (распорная) или в балку под коньком (безраспорная).

foto12

foto14

Готовая конструкция разделяется на элементы – несущие и ограждающие (что относится к основным узлам и элементам скатной крыши?).

foto13

Несущие

Несущие части конструкции берут на себя основную нагрузку, вес всей кровли, и перенаправляют на стены строения. У скатной крыши они состоят из стропильной системы (из стропил и других элементов). Соединенные между собой, они образуют ферму.

К несущим элементам каркаса относят:

  • Стропила – служат опорой для всей кровли, верхним углом стыкуется с противоположным стропилом, а нижним опирается в мауэрлат. Висячие стропила вверху делают упор друг на друга или на коньковый прогон, внизу – на затяжку, а наслонные рассчитаны для упора серединой и концами.
  • Мауэрлат – брус располагается по периметру всей стены (на него опираются стропила нижней частью), распределяет давление от стропил на стену.
  • Коньковый прогон – верхнее ребро (по горизонтали) крыши, соединяет фермы.
  • Стойка – брусок для поддержки стропильной ноги и ее разгрузки, образует стенки мансарды.
  • Бабка – стойка в центре под коньком, а подкос – стойка под углом.

Ригель с затяжками соединяют стропильные ноги, последние выделяются тем, что опираются на мауэрлат.

foto15

Закладку основания кровли (поверхность, куда выкладывают кровельное покрытие) начинают с выкладки мауэрлатов на несущие стены. На них располагают балки перекрытия – это несущие модули для чердака. На стойки укладывают коньковый брус, затем стропила, к которым фиксируют кобылки (отрезок доски для свеса крыши), увеличивая скат за пределы стены дома (как обустроить свес односкатной крыши?).

Далее формируют короб для софитов и обрешетку. Выкладывают гидроизоляцию (от протечек и конденсата) мембранами, а на нее контробрешетку (из брусков 30-50мм.) для создания вентиляции подкровельного места. Затем распределяют шаговую обрешетку, кладут кровлю.

Ограждающие

К ограждающим элементам крыши относят обрешетку, слои кровельного пирога и саму кровлю. Кровля считается внешним ограждением крыши, стойким к климатическим и погодным воздействиям.

Фронтон это торцевая зона крыши у фасада (между скатами крыши), а щипец верхушка торцевой стены, он не отрезан от стены карнизом, как фронтон. Подробно об устройстве и монтаже фронтона односкатной крыши читайте тут.

На кровлю фиксируют доборные ограждающие детали:

  • коньковые (в виде уголков) – закрывают конек, самый верхний элемент, и стыковки скатов;
  • фронтальные – закрывают торцы скатов от осадков;
  • козырек в виде мини-крыши укладывают над торцевыми стенами (под фронтальными);
  • на вентиляционный короб трубы фиксируют фартук и колпак;
  • свесы крыши оформляют софитами – они обеспечат вентиляции и защитят от насекомых, птиц и мусора.

Последней собирают водосточную систему – из карнизов и труб.

foto16

foto18

Проектирование — планы, чертежи

Проект скатной крыши нужен для точного подсчета необходимых материалов для работы, и создание его лучше доверить специалистам. Начинают чертеж с построения контура кровли, где стрелками указывают направление уклонов. Затем прорисовывают ребра. Далее по биссектрисам (от ребер) находят и чертят ендовы и накосные ребра, а далее коньки и др.

foto17

В процессе работы выбирают конструктивный тип крыши и его финишное покрытие. А фронтальный и боковой вид на чертеже в деталях представляет несущие конструкции. Согласно, проекту высчитывают квадратуру:

  • древесины;
  • гидроизоляции и утеплителя;
  • пароизоляции и кровельного настила.

По данным (выступающим частям) на чертеже можно легко подсчитать погонные метры ветровых досок, коньковых деталей и других доборов.

foto19

В проекте ясно показаны размеры, длина сечения составляющих, в том числе обрешетки, стропил, мауэрлата, указывают крепеж и тип метизов. На схеме отмечают места выхода на крышу (для ремонта), пунктирами указывают несущие стены для выбора установки снегозадержателя. Проектировщик обязательно отмечает на чертеже:

  • положение слуховых окон;
  • точки для фиксации водосточных коллекторов с желобами и направление движения стока;
  • вариант размещения кровельного настила.

Важные составляющие – енды, коньки, разуклоны, границы парапетов и щипцы, также выделяют четкими линиями.

foto20

Небольшие нюансы (по незнанию) могут привести кровлю в аварийное состояние. Частые ошибки:

  • слишком узкие карнизы;
  • неправильный отвод воды;
  • не прочный или не качественный материал и неправильный тип обрешетки;
  • создание вывода вентиляций в разуклонных зонах;
  • лишнее количество снегоприемных решеток и парапетов.

Эксплуатационные особенности кровли нарушается и понижается сопротивляемость нагрузкам, что ведет к незапланированному ремонту.

foto21

Видео-урок о том, как создать стропильную систему кровли в программе Archicad:

Состав кровельного пирога в разрезе

Кровельный пирог должен идеально соответствовать всем современным требованиям и быть максимально функциональным – защищать от осадков, продувания, пара и холода. Он состоит из следующих «модулей»:

  • пароизоляции – нижнего слоя (из износостойкого полиэтилена);
  • теплоизоляции – необходимой толщины из кровельного материала в виде пенополистирола, минеральной ваты или пеноплекса, пенофола (какие есть утеплители для скатной кровли?);
  • верхнего, наружного слоя – гидроизоляции, стыки и места примыкания к стенам и каркасу которой герметично заклеивают.

Важно, чтобы составляющие конструкции имели противопожарные свойства и были изготовлены из невоспламеняющихся материалов, особенно, если в доме предусмотрен камин, печь с дымоходами.

foto22

Из видео узнаете о том, из каких элементов состоит конструкция скатной крыши:

Полезное видео

Из видео узнаете о конструкции и основных правилах монтажа современной скатной крыши:

Заключение

Скатная крыша является одним из самых востребованных вариантов для обустройства загородного дома. При соблюдении всех требований в проектировании, монтаже, правильном подборе качественных материалов и в нужном количестве, собранная крыша станет настоящей защитой дому.

Максимально функциональная и практичная, прочная и долговечная, скатная крыша благородно завершит оформление здания своим безупречным внешним видом.

Источник https://www.tn.ru/journal/chto-nuzhno-znat-o-kryshe-prezhde-chem-ee-stroit-materialy-tekhnologii-sistemy/

Источник https://www.ruflex.ru/encyclopaedia/articles/skatnaya-krovlya/

Источник https://stroim-domik.org/stroitelstvo/krysha/skatnaya/ustrojstvo-i-konstruktsiya

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
