Делаем деревянную маршевую лестницу с поворотом своими руками

Делаем деревянную маршевую лестницу с поворотом своими руками

Лестница в доме играет важную функциональную роль – перемещение между этажами должно быть удобным и безопасным. Существует множество вариантов конфигураций данной конструкции. Широкое применение получил маршевый вид, а самым популярным ее подвидом является поворотная лестница из дерева. В этой статье мы расскажем о том, как правильно спроектировать и установить данный тип маршевой конструкции.

Типы лестниц по конструкции

Типовые конструкции лестниц – это несколько разновидностей, которые отличаются несущими элементами:

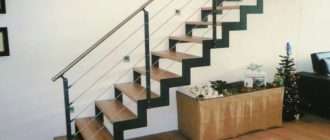

  • на косоурах (одном или двух);
  • на тетивах;
  • на больцах (их еще называют консольными или висячими);
  • винтовые;
  • собираемые из готовых модулей, которые нередко называют хребтовыми.

Виды поворотных маршевых лестниц

Маршевые лестницы делятся на две основные группы:

Для осуществления поворота используется промежуточная площадку или забежные ступени.

Делаем поворотную лестницу своими руками

Чтобы собрать конструкцию поворотной маршевой лестницы своими руками из дерева, надо в первую очередь произвести расчет размеров всех элементов. А уже отталкиваясь от него рассчитать номенклатуру и количество пиломатериалов. В основу расчета закладывают пространство, в котором лестница будет располагаться.

Устройство деревянной лестницы

Рекомендации по проектированию

Существуют так называемые стандартные рекомендательные показатели для поворотной лестницы:

  • ширина маршевого пролета – 90-120 см;
  • высота ступеней – 15-20 см;
  • глубина ступеней – 25-30 см;
  • крутизна подъема лестницы – 20-45°;
  • ширина поворотных ступеней по центру марша – не менее 20 см;
  • нависание ступеней друг над другом – не более 5 см.

Расстояние от лестницы до низа потолка

При этом очень важно учитывать, что существует такой параметр, как высота прохода. Это размер от лестничного марша до низа потолка — он должен быть не меньше 190-200 см. В противном случае подниматься по лесенке придется в полусогнутом виде, что недопустимо.

Если в доме запланирована деревянная лестница с площадкой, то размеры последней выбирают в зависимости от ширины двух лестничных маршей.

Расчет поворотной лестницы

Удобно рассчитать деревянную лестницу с поворотом на 90° или 180° при помощи бесплатных онлайн-калькуляторов. После перехода по ссылке выберите интересующую вас тип конструкции и выполните расчет.

Изготовление и монтаж несущей косоурной балки

Рассмотрим деревянные маршевые лестницы, сооруженные по косоурам. Косоуры подбираются по несущей способности, которая определяется сечением применяемых брусов. Оптимальное сечение бруса – 50х300 мм. И лучше, если это будет древесина из прочных пород — бука, дуба, лиственницы. Впрочем, сосна тоже подойдет.

При этом несущую балку надо обязательно подготовить, сделать ее в виде гребенки. Для этого используют два способа:

Конструкция лестницы на двух косоурах

  1. Вырезают из нее треугольные элементы под размеры ширины ступеньки.Разметка косоура
  2. Устанавливают поверх такие же треугольники, вырезанные из другого бруска. Их крепят к балке шкантами, саморезами, профилями или клеем.

Чаще используют первый вариант, так как он проще в производстве работ. Запилы делают обычной пилой или электролобзиком. Плоскости срезов в дальнейшем надо обработать наждачкой для создания гладкой поверхности. Ступени вырезаются из доски толщиной 4-5 см, их размеры и количество определяются в процессе расчета.

Изготовление ступеней и подступенков

Главное – выдержать габариты ступенчатых элементов, которые были рассчитаны на калькуляторе. Но есть здесь один момент, на котором можно сэкономить. Подступенок никакой нагрузки не несет. Он является декоративным элементом. Поэтому для него нет смысла покупать толстые доски.

Толщина ступени и подступенка

К примеру, если для ступенек требуется доска толщиной 40-50 мм, то для подступени подойдет пиломатериал толщиной 20-30 мм.

Сборка конструкции

Рассмотрим пошаговую инструкцию по сборке двухмаршевой деревянной лестницы с площадкой своими руками.

  1. В первую очередь собирается площадка. Ее обычно устанавливают на четыре опорных столба из бруса сечением 100х100 мм. Они выставляются вертикально по углам площадки и скрепляются между собой обвязкой из досок толщиной 30-40 мм и шириной 50-100 мм. Есть конструкции, когда обвязку крепят не к стойкам, а к стенам. Обычно так поступают, если лестница небольших размеров. В качестве крепежного изделия используют металлические дюбели или анкера. На полученный каркас укладываются доски толщиной 40-50 мм, вырезанные под размер ширины или длины площадки — это будет пол.
  2. Устанавливается нижний маршевый пролет. Сначала монтируют косоуры, затем на них крепятся ступени. Установка проводится снизу вверх.
  3. Точно так же проводится монтаж и верхнего марша. Главная задача установки косоуров – точно выставить их по одному размеру между собой.
  4. Установка балясин и перил, если таковые предусмотрены проектом межэтажной лестницы.
Читать статью  Крыльцо из бетона: выбор формы и расчет размера, пошаговая инструкция по изготовлению своими руками

Кстати, монтаж деревянных лестниц на второй этаж П-образного типа (с разворотом на 180°) практически ничем не отличается от установки Г-образного (с поворотом на 90°) варианта. Разница лишь в форме конструкции. А все строительные операции и расчеты проводятся одинаково.

Варианты фиксации элементов

Монтаж лестниц с забежными ступенями отличается по чисто конструктивным позициям. Прежде всего, отсутствует промежуточная площадка, значит забежные элементы должны к чему-то крепиться. То же самое касается верхних концов косоуров нижнего пролета и нижних концов опоры верхнего марша. Вариантов несколько, но чаще используют опорные стойки, которые устанавливают под косоурные края. К ним же стараются прикрепить и забежные ступеньки.

Существует и другой вариант, когда верхний косоур продлевают до нижнего. Происходит своеобразное соединение двух несущих балок, к которым на повороте и крепятся ступени и подступенки.

Установка балясин и перил

Есть опорные балясины, ни них в основном и держатся перила, есть промежуточные, которые выполняют функции оградительных элементов.

Схема крепления ограждений

В строительных магазинах можно найти готовые деревянные перила и балясины, которые легко подгоняются под требуемые размеры в плане их высоты. К ним предлагаются стандартные крепежи из пластика или металла. Нет необходимости что-то вырезать и подгонять. Устанавливаете крепежный элемент по месту монтажа, крепите его к несущим элементам лестничной конструкции и вставляете в них перила и балясины.

Лестницы с поворотом на 90 градусов: параметры и материалы. Изготовление деталей и монтаж конструкции

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Поворотная забежная лестница

Основные параметры

Расчет основных параметров можно выполнить используя:

  • Математические формулы. Этот способ для человека, незнакомого с сопроматом, будет затруднителен.
  • Графические методы.Данный способ является наиболее простым вариантом, поэтому его мы рассмотрим подробней.
    И так, чтобы сделать расчет поворотной лестницы на 90 градусов, необходимо определиться с целым рядом параметров. Среди них мы выделим основные:
  • Средняя линия марша. На прямых отрезках эта линия проходит посредине марша. На отрезках криволинейной формы она проводится по линии параллельной внутреннему краю конструкции, на расстоянии равном половине ширины ступени.
  • Радиус закругления средней линии забежной ступеньки лестницы. Этот параметр зависит от радиуса окружности, которая находится между двумя маршами лестницы.
  • Угол поворота образуется на проекции между внешними гранями крайних ступеней в горизонтальной плоскости пролета лестницы.

Ширина ступенек считается по средней линии и является постоянной на всей протяженности лестничного марша.Рассчитать лестницу с поворотом 90 градусов можно при помощи методики пропорций или по-другому –пропорциональной разбивки.

Устройство поворотной лестницы

Устройство поворотной лестницы

Нам необходимо знать следующие параметры:

  • S – ширина лестничного марша.
  • I –длина проекции в горизонтальной плоскости лестничного марша на отрезке от последней ступеньки и до вершины угла заворота.
  • B – ширина проступей.
  • R – радиус внутри конструкции.

Для расчетов нам понадобится лист миллиметровки. Необходимо начертить план лестницы в проекции, при помощи которого можно будет точно определить необходимые размеры, в том числе и ширину ступеньки.

Совет!
Если вы обладаете знаниями компьютера, то выполнить расчеты будет проще с использованием специальных программ бумаги.

В первую очередь надо начертить среднюю линию через средину кривой линии из вершины угла поворота. Затем нужно выполнить на чертеже раскладку поворотных ступеней. При этом следует обратить внимание на то, чтобы ширина поворотных ступеней увеличивалась равномерно.

Как выполнить раскладку, наглядно показано на схеме ниже.

Схема расчета забежных ступеней

Лестница с поворотом на 90 градусов должна быть рассчитана в соответствии со следующими стандартами:

  • Минимальная ширина забежной ступени в узком месте должна быть не менее 120 мм.
  • Разница в ширине между самой узкой и самой широкой ступенью не должна быть более 10 мм.На этом и основывается расчет.
  • Ширина лестничного марша должна быть не менее 80 см.
  • Ширина забежной ступени на средней линии должна составлять не менее 20 см.
  • Высота ступени должна находиться в пределах 100 мм.
  • Угол наклона не должен превышать 23 – 37 градусов.
Читать статью  СНиП на лестницы: все требования при расчетах и основные положения

После того, как лестница с поворотными ступенями на 90 градусов будет рассчитана, можно приступать к ее изготовлению.

Изготовление лестницы

Материалы

Если выполняться будет лестница с поворотом на 90 своими руками, то для ее изготовления древесина является самым оптимальным материалом. Дело в том, что поворотные ступени, как показывает практика, всегда нуждаются в определенной корректировке и подгонке, как бы тщательно вы не выполняли расчеты. Только древесина может позволить выполнить корректировку в данном случае, причем, делать это возможно на любом этапе изготовления.

В строительных магазинах предлагается множество различных заготовок. Вполне возможно, что там будет и готовая поворотная лестница на 90 градусов. Однако, это не означает, что в процессе ее монтажа вам не придется ничего подгонять по размерам.

Схема забежной лестницы

В итоге, установка готовой лестницы может оказаться еще более долгой и хлопотной, чем создание конструкции с нуля. Кроме того, не всегда есть гарантия, что готовая поворотная лестница на 90 градусов выполнена из качественного материала.

Поэтому, имея опыт работы с деревом, лучше изготовить лестницу самостоятельно, а в магазине приобрести лишь детали сложной формы, к примеру, балясины.

Для изготовления остальных элементов лучше всего использовать древесину следующих пород:

Дерево необходимо хорошо просушить, чтобы предотвратить деформацию деталей, скрипов ступеней, и, как следствие, в скором времени ремонта конструкции.

Из материалов понадобится:

Изготовление деталей

Инструкция изготовления лестницы выглядит следующим образом:

  1. В первую очередь из досок делают подступенки и ступени. На поворотных ступеняхвырезается в узкой части уголок, в соответствии с данными полученными на чертеже.
  2. Для каждой ступени необходимо выполнить два подпорных бруса и отложить четыре крепежных уголка.
  3. Затем необходимо изготовить лекало, при помощи которого на косоур или лестничную тетиву наносят отметки.
  4. В последнюю очередь изготавливаются опорные столбы, на которые будут опираться косоуры или тетива. Диаметр столбов должен быть не меньше 50 мм, а высота определяется на стадии проектирования.

Совет!
Чтобы упростить процесс изготовления забежных ступеней, следует сделать лекала.

Монтаж лестницы

Установку конструкции необходимо начинать с тех элементов, к которым в последствие доступ будет затруднен. Рекомендуется вначале монтировать верхнюю часть, чтобы возможные ошибки сконцентрировались у первой ступеньки.

Схема монтажа забежных ступеней

Схема монтажа забежных ступеней

Работа выполняется в следующей последовательности:

  1. При помощи винтов закрепляется на стене пристенный косоур.
  2. Устанавливаются опорные столбы. Их можно укрепить путем бетонирования или при помощи анкерных болтов.
  3. Внешнийкосоур надо устанавливается на опорные столбы и тщательно выровнять при помощи уровня и угольника.
  4. Ступени соединяются с тетивой при помощи четырех металлических уголков и подпорных брусьев. Все крепления следует обязательно проклеивать. Обратите внимание, чтобы ступени располагались строго горизонтально.
  5. Далее монтируются угловые ступени. Они должны плотно прилегать к опоре. Если соединение получается не жестким, то необходимо либо подкорректировать ступень, либо сделать новую.
  6. Следующим этапом является установка подступеней.
  7. В последнюю очередь монтируются балясины и перила.
  8. Работа завершается покраской лестницы или вскрытием ее лаком.

Совет!
Для удобства монтажа, рекомендуется установить места крепления ступеней на пристенномкосоуре до его установки на стену.

После всех этих действий, поворотная лестница на 90 градусов готова к эксплуатации!

Совет!
Произвести монтаж конструкции в одиночку очень сложно, поэтому найдите помощников.

Готовая лестница «Лес-02»

Конечно, всю вышеописанную работу можно проделать только в том случае, если у вас имеется определенный опыт. В противном случае, лучше приобрести готовое изделие, не смотря на то, что цена на него будет существенно выше, чем на лестницу собственного производства.

Предпочтение следует отдать проверенным производителям и моделям, которые пользуются спросом. К примеру, правозаходная лестница Лес 02 с поворотом на 90 градусов хорошо себя зарекомендовала на рынке готовых, модульных лестниц.

Лестница «Лес-02»

Лестница «Лес-02»

Ворота подъема от пола нижнего этажа до пола верхнего этажа у этой лестницы составляет 2900 мм. Угол подъёма при этом равен 44 градусам. Габариты «Лес-02» в плане составляют 2,145х1,365 м. При этом для ее монтажа размер прямоугольного отверстия должен составлять 2,2х0,87 м.

Читать статью  Сколько места занимает лестница: разновидности конструкций и простой расчет

Максимально допустимая нагрузка на ступень составляет 350 кг. Все детали конструкции, кроме опорной колонны, изготовлены из сосны.В случае необходимости лестницу можно сделать выше, при помощи подставок или ниже, путем изъятия лишних ступеней. Таким образом, ее легко подогнать под определенную высоту потолка.

Вес лестницы с упаковкой составляет 140 кг. Поставляется изделие в разобранном виде. Монтаж осуществляется непосредственно на объекте.

Вывод

Выполнить расчет и изготовить угловую лестницу можно самостоятельно, если шаг за шагом следовать инструкции изложенной выше. Самостоятельное изготовление конструкции дает ряд преимуществ, перед приобретением готового изделия. В частности, такая лестница будет соответствовать всем индивидуальным пожеланиям.

Однако, если вы не уверены в своих силах, то, чтобы не испортить материал, не потратить силы и время зря, лучше установить готовое изделие. Дополнительную информацию по этой теме можно получить из видео в этой статье.

Лестница с поворотом на 90°, с площадкой

Онлайн калькулятор расчета лестницы – простой инструмент для быстрого определения размеров элементов поворотной лестницы с площадкой. Пользователю достаточно внести исходные данные (габариты проёма, количество верхних и нижних ступеней, ширину марша), указать тип лестницы и запустить расчёт. Сервис моментально отрисует чертёж будущей лестницы и отобразит размеры ступеней, уровень площадки, и угол наклона будущей конструкции.

Как работает онлайн калькулятор?

Расчет лестницы на второй этаж с поворотом на 90 градусов производится на основании введённых пользователем исходных данных с учётом значений, заложенных в действующие ГОСТы, СНиПы и другие строительные нормативные документы. В результате расчёта определяется:

  • угол наклона лестницы;
  • основные размерные характеристики ступеней (длина, ширина, глубина);
  • уровень поворотной площадки;
  • длина сторон нижнего и верхнего косоуров;
  • размеры подступенков и поручней;

Главное преимущество сервиса – моментальная и максимально точная отрисовка конструкции с детальной визуализацией всех её элементов: лестничных проёмов, маршей, ступеней, площадки. Использование калькулятора позволяет избежать ошибок при проектировании конструкции, и в дальнейшем расчёте стоимости изготовления и монтажа лестницы. Онлайн калькулятор – незаменимый инструмент для тех, кто решил построить лестницу своими руками и хочет сэкономить время и силы.

Исходные данные

Любая металлическая лестница или конструкция из дерева, бетона и других материалов, легко проектируется с помощью ключевых показателей, таких как:

  • габариты проёма (длина, ширина, высота (значения P1, P2, P3);
  • толщина и свес края ступеней (S1, S2);
  • количество верхних и нижних ступеней (S3, S4);
  • ширина марша (S5);
  • уровень верхней (последней) ступени;
  • толщина и ширина косоуров (T1, T2);

Вычисление угла наклона лестницы, размеров ступеней, косоуров (или тетивы) и визуальная обрисовка необходимы для определения стоимости изготовления конструкции и выполнения монтажных работ. Например, лестница на второй этаж из дерева с поворотом на 90 и площадкой очень часто изготавливается из заводских частей, которые выпускаются по определённому размеру. Зная эти данные, легко рассчитать всю конструкцию целиком.

При указании исходных параметров важно учитывать некоторые особенности:

  • Высота проёма подразумевает высоту всей конструкции – это расстояние от чистового пола первого этажа, до чистового пола второго этажа.
  • Ширина и длина проёма – указываются с учётом площадки и пролётов от крайних точек конструкции.
  • Косоуры (или тетива) – специальные несущие элементы, на которые крепятся ступени. Они могут монтироваться с выступом над ступенями с помощью крепления в специальные пазы. Или повторять форму ступеней (монтаж заподлицо), закрывая их боковую часть. В этом случае несущий элемент называется косоуром. Лестницы с косоурами более компактные, легче просчитываются и более устойчивы к нагрузкам. Размеры стоит указывать от стандартных материалов (швеллер, уголок, доска)

Типовые значения

Двухмаршевая деревянная или бетонная лестница изготавливается в разных габаритах. Для облегчения задачи по вычислениям, рекомендуется использовать типовые значения:

  • 6-7 ступеней, толщиной 40мм, по 300мм шириной.
  • не более 40 градусов наклона ступени для удобства ходьбы;
  • высота шага – не более 15-20 см, а ширина – от 27 до 32 см;

Таблица удобной лестницы

Уделите внимание будущему расположению верхней ступени. В зависимости от размеров проёма и вида заводских ступеней, может понадобится дополнительный расход материала для вывода последней ступеньки выше уровня 2 этажа. Рекомендуем размещать верхнюю ступень ниже уровня второго этажа.
